GeoBIM MEF: A Evolução do Projeto de Fundações e Interação Solo-Estrutura
O GeoBIM MEF é uma plataforma de engenharia avançada desenvolvida para revolucionar o dimensioanmento, a análise e o detalhamento de fundações. Ao integrar a alta precisão matemática do Método dos Elementos Finitos (MEF) com a filosofia Building Information Modeling (BIM), o software oferece controle absoluto sobre o comportamento real da estrutura no solo.
Projetado por e para engenheiros, o GeoBIM MEF elimina a lacuna entre a geotecnia e o detalhamento estrutural, entregando projetos mais seguros, econômicos e prontos para a execução. Conheça os pilares da nossa tecnologia:
1. Modelagem Livre de Blocos e Radiers
Esqueça as limitações geométricas. O GeoBIM MEF permite a modelagem intuitiva de blocos de coroamento e radiers de qualquer formato ou complexidade. O sistema realiza análises completas para elementos rígidos ou flexíveis e é pioneiro na modelagem de fundações híbridas (radiers estaqueados), otimizando de forma inteligente a distribuição de cargas entre as estacas e o solo de apoio para projetos de alta viabilidade econômica.
2. Versatilidade em Elementos de Fundação e Travamento
A base de um bom projeto é a adequação à realidade da obra. Por isso, o software suporta uma biblioteca completa de perfis de estacas (circulares, retangulares pré-moldadas e perfis metálicos). Para garantir a estabilidade global do sistema, a plataforma permite o lançamento nativo e o dimensionamento rigoroso de vigas de equilíbrio (essenciais para pilares de divisa) e vigas de travamento, resolvendo excentricidades com segurança normativa.
📱Motor Geotécnico Integrado (Calculadoras)
O coração do GeoBIM MEF substitui dezenas de planilhas isoladas por um ambiente unificado. Nossas calculadoras geotécnicas avançadas permitem determinar com precisão a rigidez do sistema:
-
Cálculo automático da Rigidez da Estaca (Mola - Kv).
-
Determinação do Coeficiente de Recalque do Solo (Ks).
-
Análise de Tensão Admissível e geração gráfica do Bulbo de Tensões.
-
Estimativas precisas de recalques elásticos e consolidação.
🗺️ Mapas de Performance (Heatmaps)
Transformamos os resultados do Método dos Elementos Finitos em mapas de cores que indicam os pontos críticos da estrutura.
-
Mapas de Calor de Tensões (Stress Maps): Identifique instantaneamente as zonas de maior tração e compressão no betão. Isso permite otimizar o posicionamento das armaduras, reforçando apenas onde a matemática exige.
-
Mapas de Recalque Absoluto: Visualize a deformação vertical da fundação em milímetros. O sistema pinta o terreno para mostrar quais áreas estão cedendo mais, permitindo prever a interação com a arquitetura.
-
Análise de Distorção Angular (Recalque Diferencial): A ferramenta mais vital para evitar fissuras. O GeoBIM MEF calcula a declividade entre apoios adjacentes, alertando se o recalque diferencial ultrapassa os limites normativos de serviço (ELS).
-
Mapa de Cargas nas Estacas: Uma visão panorâmica que mostra o carregamento individual de cada estaca. Identifique rapidamente se há estacas ociosas ou sobrecarregadas, permitindo o ajuste fino do projeto para máxima economia.
🧊 Live Preview e Maquete 3D (Tecnologia BIM) - Maquete 3D Global e por Elemento
A compreensão espacial é o primeiro passo para uma análise segura. O sistema oferece uma visão tridimensional completa da infraestrutura.
-

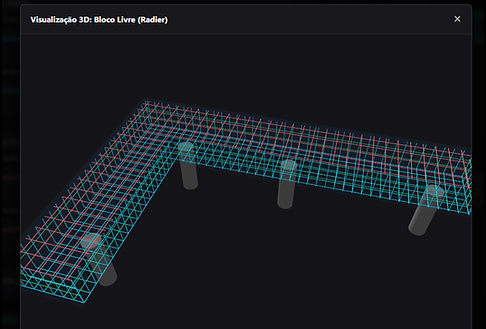

Maquete 3D Global: Visualize toda a fundação integrada — vigas, pilares, blocos e estacas — permitindo identificar interferências geométricas ou erros de lançamento espacial antes do processamento.
-
Visão Isolada por Elemento: Analise individualmente um bloco ou uma estaca específica em 3D, facilitando o estudo detalhado de elementos complexos em ângulos que o desenho 2D não permite.
🔍 Diagnóstico de Alta Definição: Monitor de Esforços e Auditoria Geotécnica
Antes de gerar a documentação final, o GeoBIM MEF oferece uma interface de auditoria em tempo real. Este não é apenas um relatório estático, mas um Monitor de Verificação desenhado para que o engenheiro valide a "saúde" do modelo matemático.
-
Rastreabilidade Nodal: Visualize os esforços exatos ($N, M, V$) em cada nó da malha de elementos finitos e no topo de cada estaca. Isso permite identificar concentrações de tensão que um cálculo global poderia mascarar.
-
Conferência de Reações: O sistema apresenta o balanço de forças para garantir que a soma das reações de apoio (estacas e solo) coincide exatamente com as cargas dos pilares, eliminando qualquer dúvida sobre a convergência do solver.
-
Validação de Inércia e Rigidez: Acesse os valores calculados de rigidez rotacional ($K_{\theta}$) e translação, permitindo ajustar os parâmetros de interação solo-estrutura caso o comportamento real divirja do esperado.
-
Filtro de Esforços Críticos: Identifique rapidamente, através de tabelas dinâmicas, quais elementos estão operando próximos ao limite normativo, permitindo correções de design antes de avançar para a fase de detalhamento.
🏗️Entregáveis de Alta Performance: Memória de Cálculo e DXF
Após a validação técnica no Monitor de Esforços, o GeoBIM MEF consolida o projeto em entregáveis profissionais. Esta é a etapa onde o cálculo se transforma em documento oficial e o modelo em desenho executivo.
📑 Memória de Cálculo Final (PDF)
Um documento robusto e organizado, formatado para compor o memorial descritivo do seu projeto estrutural:
· Detalhamento Normativo: Exposição de todas as combinações de carga (ELU/ELS), fatores de segurança e critérios de dimensionamento adotados.
· Resultados de Armadura: Apresentação clara das áreas de aço ($A_s$) calculadas para cada face do bloco, verificações de punção, esmagamento de biela e ancoragem.
· Transparência Jurídica: Um relatório que fala a linguagem do revisor e do fiscal, garantindo que sua responsabilidade técnica esteja fundamentada em uma memória de cálculo rastreável e sem "caixas-pretas".
📐 Exportação Inteligente para CAD (DXF)
O GeoBIM MEF elimina o trabalho braçal de redesenhar a infraestrutura. O sistema exporta a geometria e os resultados diretamente para o seu software CAD favorito.
· Configuração de Penas e Camadas: Exporte com padrões de layers, cores e espessuras de linha pré-configurados para o seu escritório, mantendo a padronização visual.
· Escalabilidade e Precisão: Desenhos gerados em escala real (1:1), prontos para serem inseridos em pranchas de detalhamento, incluindo a locação exata de estacas e contornos de blocos complexos.
· Interoperabilidade Total: Arquivos compatíveis com AutoCAD, ZWCAD, GstarCAD e qualquer plataforma que suporte o formato DXF, garantindo fluidez no fluxo BIM-CAD.
Quer ver como o GeoBIM MEF resolve os desafios do seu dia a dia?
Quer ver como o GeoBIM MEF resolve os desafios do seu dia a dia?
Entenda como a ferramenta se aplica à sua realidade.
Agende um bate-papo técnico rápido com nossa equipe de engenharia pelo WhatsApp.
Cálculos simplificados induzem o engenheiro ao erro ao assumir que todos os pilares nascerão sobre uma base infinitamente rígida. Isso esconde perigos invisíveis:
· Recalques Diferenciais Ocultos: Em sistemas comuns, o software não "vê" que um bloco pode recalcar mais que o outro. No mundo real, isso gera esforços parasitas em vigas e lajes que podem causar fissuras estruturais graves antes mesmo da entrega da obra.
· A "Falsa" Segurança do Engaste: Ao considerar um pilar engastado na base, você pode estar superestimando a rigidez da estrutura. Se a estaca gira no solo e o software não lê essa rotação, o diagrama de momentos fletores de toda a torre acima estará incorreto.
⚠️ O Perigo das Simplificações "Cegas"
🌍 Interação Solo-Estrutura (ISE)
A Fronteira entre o Modelo e a Realidade
A maioria dos softwares de mercado trata os apoios de fundação como "pontos fixos" ou engastes perfeitos. No GeoBIM MEF, entendemos que o solo é um meio deformável e que a fundação é um elemento elástico. Ignorar a Interação Solo-Estrutura (ISE) é ignorar a física real da obra.
Nós substituímos a abstração dos apoios rígidos por um modelo matemático fidedigno de comportamento do subsolo.
· Modelo de Winkler Dinâmico: Cada estaca é analisada como uma viga sobre base elástica. O sistema utiliza coeficientes de mola (Kv) dinâmicos que permitem que a estaca "sinta" a resistência do solo, resultando em recalques calculados com precisão milimétrica.
· Rigidez Rotacional do Fuste (KÚ): Essencial para blocos de uma única estaca. O GeoBIM MEF calcula a capacidade da estaca de resistir a momentos através da sua interação lateral com o solo, evitando que o modelo matemático apresente instabilidades que softwares comuns tentam "resolver" com engastes artificiais.
· Braços Rígidos (Rigid Links) de Alta Precisão: Quando a viga descarrega fora do centro do pilar (excentricidade), o GeoBIM MEF utiliza elos matemáticos de rigidez infinita para garantir que esse momento de "tombamento" seja transferido integralmente para as estacas, sem perdas numéricas.
⚖️ O "Efeito Gangorra" (Push-Pull) em Blocos de Equilíbrio
Em situações de divisa ou pilares excêntricos, vigas de equilíbrio exercem forças verticais que podem "aliviar" uma estaca e "sobrecarregar" outra. Sistemas simplificados rateiam a carga igualmente, ignorando esse binário de forças. O GeoBIM MEF rastreia o fluxo de carga nó a nó. Se a viga de equilíbrio gera uma alavanca, o sistema identifica exatamente qual estaca corre risco de tração e qual sofrerá o acréscimo de compressão, garantindo um dimensionamento seguro e econômico.
⚡ Alta Performance e Agilidade de Processamento
Em um mercado onde rodar uma análise de elementos finitos costuma ser sinônimo de "pausa para o café", o GeoBIM MEF entrega resultados em frações de segundo.
· Algoritmos Otimizados: Nosso motor MEF foi escrito em JavaScript de alta performance, permitindo que matrizes complexas de rigidez sejam invertidas quase instantaneamente, sem travar o seu navegador ou exigir estações de trabalho caríssimas.
· Iteração em Tempo Real: Altere a posição de uma estaca ou a espessura de um bloco e veja o diagrama de momentos e as reações mudarem na hora. Isso permite um design generativo, onde você testa dez hipóteses no tempo que levaria para configurar uma no software tradicional.
Para vê-lo rodando na prática, assista ao vídeo abaixo ou solicite uma apresentação ao vivo por chamada de vídeo:
Versão STANDARD
🎯Ideal para engenheiros autônomos e projetos residenciais de pequeno e médio porte.
De: R$ 2497,00/ano
Por apenas: 12x de R$ 125,00 | lançamento
(ou R$ 1.350,00 na anuidade à vista)
📌 100% das funções e ferramentas
⚠️ Limite de até 20 elementos analisados por projeto.
(20 elementos = 20 pilares = 20 blocos / radier / sapatas)
Assinar Licença Standard
Versão PRO
🚀A experiência completa e sem limites. Ideal para escritórios que lidam com edifícios e fundações complexas.
De: R$ 4.997,00/ano
Por apenas: 12x de R$ 208,33 | lançamento
(ou R$ 2.300,00 na anuidade à vista)
⚠️ Condição exclusiva para as primeiras 50 licenças (Lote de Membros Fundadores).
✅ Elementos ILIMITADOS por projeto.
✅ Liberdade total para modelar grandes e complexas fundações, com centenas de blocos / radiers / estacas / sapatas.
Assinar Licença PRO
🏢 Vai implantar o GeoBIM no seu escritório?
Temos descontos progressivos para múltiplas máquinas (2ª licença com 50% OFF e a partir da 3ª com 67% OFF).
Clique aqui e fale com nossa equipe para um combo corporativo
